[건축배치계획] 도면틀 적용, 치수선, 지시선 그리기 2023-02-02 / 27-1234

👷

ADC - design center

ADC-autodesk2023-sample-(ko-kr)-DesignCenter


💚💚 도면틀 만들기

무조건 외워야
A4 - 297,210
**A3 - 420,297
A2 - 594,420 limits > 명령어로 도면의 한계점을 줌

1.limits (도면영역설정) - 0,0 -420,297 (A3)
2. 새창에다가 만듦
3. **Zoom(Z) - A limits 영역을 잡아줘야 함(출력에 영향)
4. REC - 0,0 - @420,297
5. offset(O) - 10 (사각형 안으로)
6. 테두리선이 돋보이게끔 두껍게 할 예정임 (pedit) 피에디트
7. PE > 폭 > 1 해주면 두꺼워짐 (다시 0으로 하려면 weight 에서 0주면 다시 원래대로 들어감) 하나의 도형, 하나의 선만 적용 가능

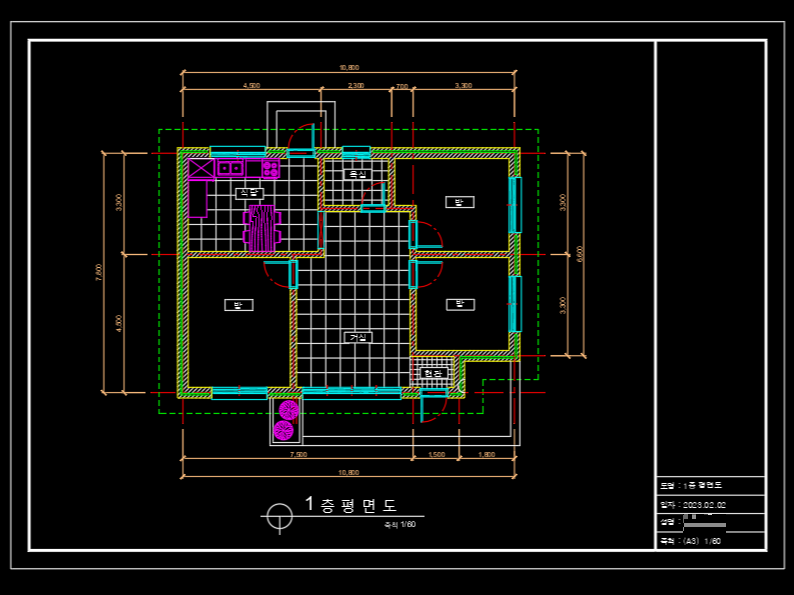

8. 가로 60 간격 10으로 좌측에 도면 바 만들기
9. 도면틀로 저장해놓고 계속 불러와서 사용

📐도명
📐일자
📐성명
📐축척: (A3)

10. 블록으로 저장한 후 I(insert) 들어가서 도면틀 불러오기로 언제든지 사용가능

11. 도면틀 스케일을 50 > 60으로 변경할 경우 scale > 기준점 > 참조값 50으로 잡고 그다음 60으로 입력하면 그에 맞게 처리 됨 : )


💚DIM 치수선 넣기
치수관리자 창 > D (치수관리자 창) dimsytle
ISO-25 를 표준으로 잡고 진행함
(설치가 잘못 될 경우에는 Stantard만 있는 경우가 있음)

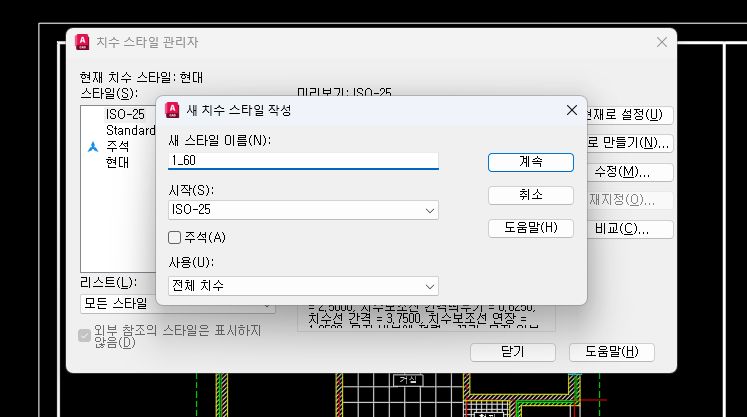

1. ISO-25를 누르고 새로 만들기
2. 이름을 60(1:60이라는 의미)

[선] > 우측에 2개만
치수선 = 화살표 / 치수선 너머로 연장 / 원점에서 간격띄우기

[기호 및 화살표] > 화살 촉의 모양만 선택
기계 쪽을 화살표..
건축 > 건축눈금, 작은점 (치수가 많고 단위가 커서 시선을 잡지 않음)

[문자] > 글꼴만 체크
글꼴 변경 시 [...] 클릭
치수선에서 간격띄우기 0.625 (숫자가 화살표에서 얼마나 띄울지)
ISO 정렬은 꺾어서 나옴

**[맞춤] > 전체 축척 사용 60 (1:60 도면에 축척에 맞춰서)
화살표 체크

[1차 단위]
Windows 바탕 화면 > 천의 단위에서 , 적음
정밀도 0 > 소수점 무시

그 다음 시간에 주석에서 치수선 뽑는 거 진행




💚 [주석]에서 DIM 치수선 넣기
[빠른 작업] 선택 시 실무에서 자주 쓰임

💚지시선 단축키
LEAD (Leader) : 글자 선 위에 라인이 오게끔
QL (Qleader) : 지시선 가운데에 오게끔
